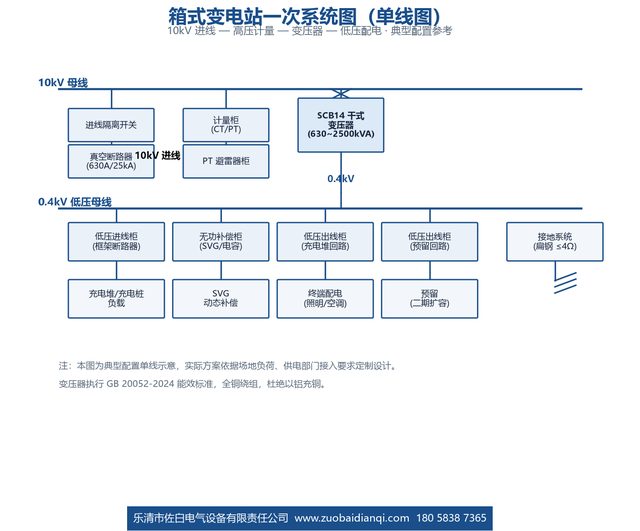

10kV 母线 → 隔离开关 → 真空断路器 → 计量柜 → SCB14 干式变压器 → 0.4kV 低压母线 → 出线柜 → 充电负载，典型配置完整链路，支持 630~2500kVA 容量定制。
点击查看大图

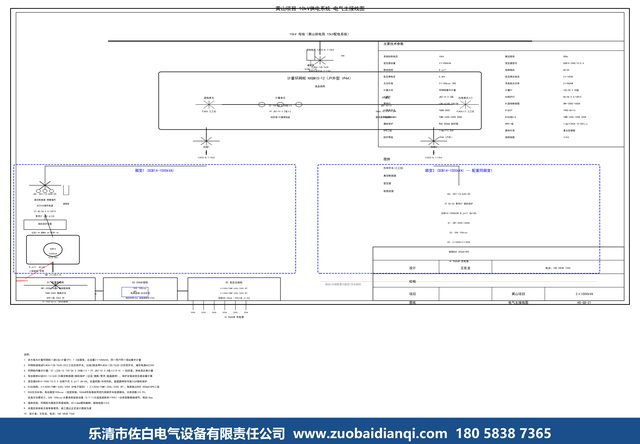

10kV 单母线接线：计量环网柜 HXGN15-12 → 2×SCB14-1000kVA 箱变 → 低压出线柜 + SVG 补偿，项目总容量 2×1000kVA。
点击查看大图
高压室 / 变压器室 / 低压室独立分舱，SCB14 干式变压器全铜绕组，执行 GB 20052-2024 能效标准，杜绝以铝充铜。
点击查看大图

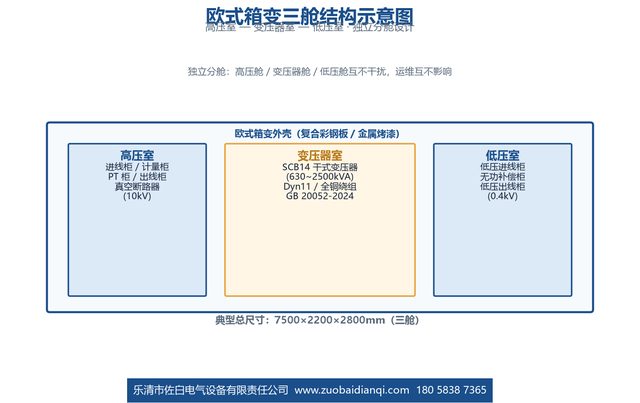

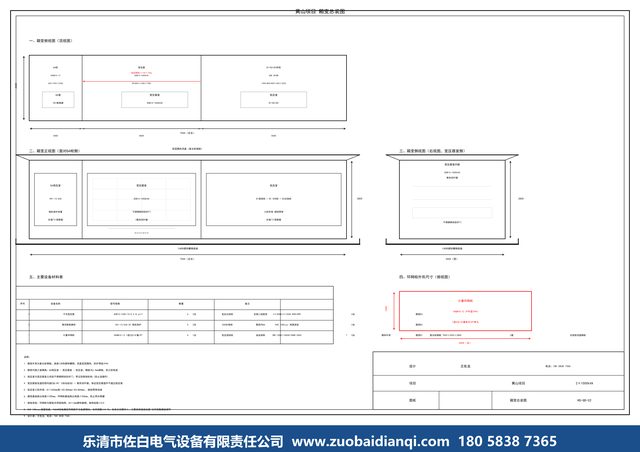

高压室（G4）· 变压器室 · 低压室三舱分体结构，总尺寸 7500×2200×2800mm，含设备材料表。
点击查看大图

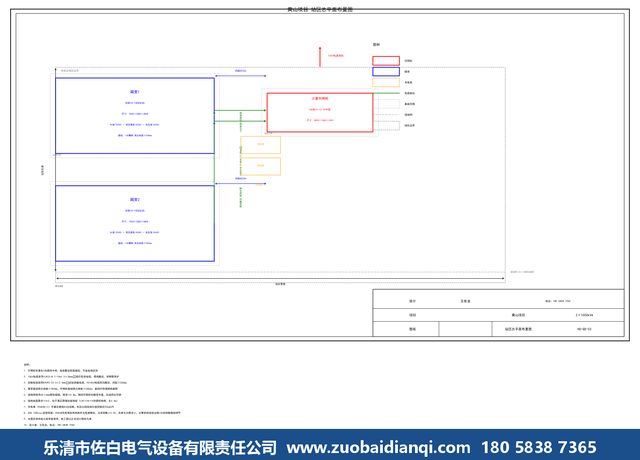

箱变、环网柜、充电桩设备定位与电缆走向规划，含图例与 9 条设计说明。
* 图纸为方案参考示意，具体以项目现场勘测方案为准
从电网接入、箱变配电到充电终端，整套系统设计图纸公开可查
点击查看大图

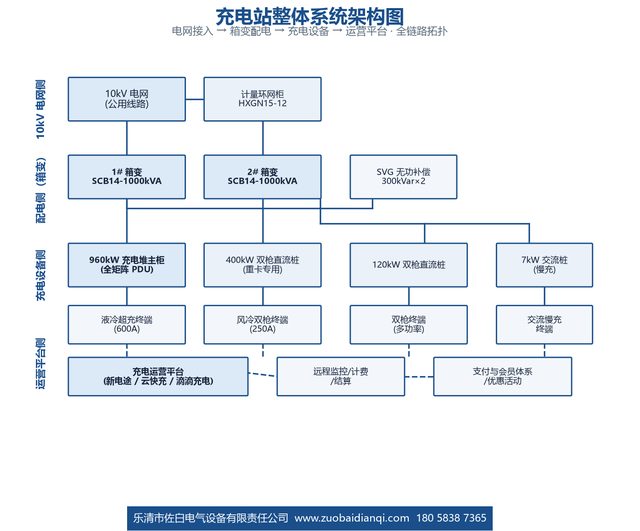

10kV 电网 → 计量环网柜 → 2×1000kVA 箱变 → 充电设备（960kW 充电堆 / 400kW 重卡桩 / 120kW 双枪 / 7kW 慢充）→ 终端 → 运营平台，全链路拓扑公开可查。
点击查看大图

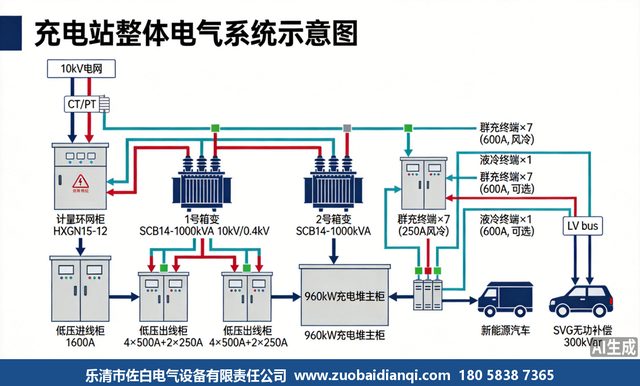

10kV 电网 → 计量环网柜 → 2×1000kVA 箱变 → 低压柜 → 960kW 充电堆主柜 → 群充/液冷终端，含 300kVar SVG 补偿。
点击查看大图

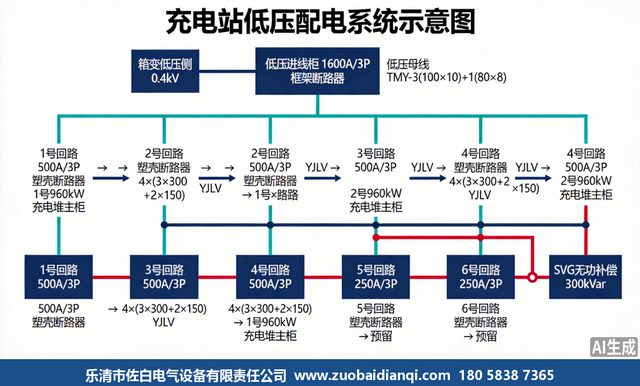

0.4kV 低压侧：1600A/3P 进线柜 → TMY 母线 → 充电堆主柜 / SVG / 预留回路，标注断路器参数与 YJLV 电缆规格。
点击查看大图

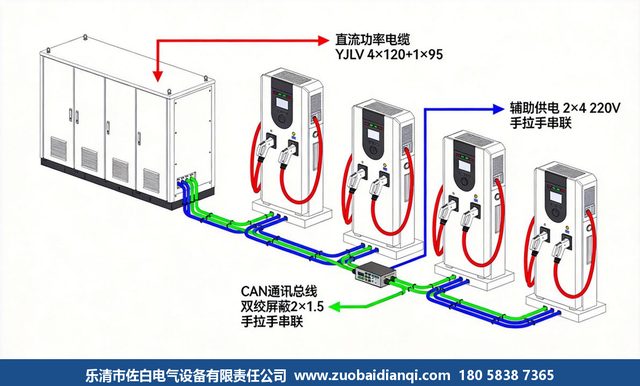

1 台充电堆主柜 + 4 台双枪充电桩：直流功率电缆 YJLV 4×120+1×95、辅助供电 2×4 220V、CAN 双绞屏蔽通讯总线。
点击查看大图

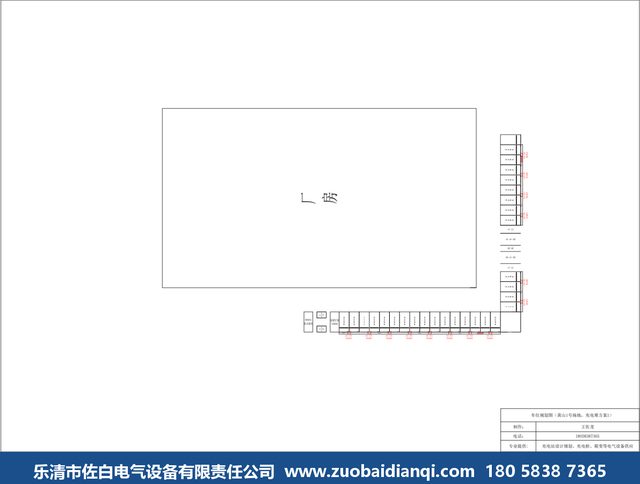

厂房周边车位排布与充电桩点位规划，站区布局一目了然，施工前先行模拟。
* 图纸为方案参考示意，具体以项目现场勘测方案为准
技术逻辑讲清楚，选型不踩坑——重卡充电、功率调度、容量计算实战经验
充电站电气配置干货：进线断路器选型、3+2进线电缆配套、直流功率电缆、单路保护器件倍率，四道硬功一次讲透。
讲清功率因数与力调电费、SVG与传统电容柜区别、谐波治理、无功补偿容量怎么配四大关键。
讲清电缆载流量校核、电压降控制、主柜进线铜排与铜铝过渡、压接工艺四大要点。
讲清充电站直击雷防护、SPD浪涌保护、接地电阻标准（≤4Ω）、等电位联结四大防雷环节。
讲清充电堆模块化架构、全矩阵PDU功率池调度、模块级故障隔离与N+1冗余，为何"坏了还能跑"。
从散热原理讲清600A为何必须液冷、风冷液冷结构差异、液冷电缆规格与投资选型建议。
箱变容量校核三步法、全矩阵PDU功率分配原理、SVG替代电容柜、Dyn11联结组等四个选型红线，一次讲清。
从 P=U×I 电气原理、重卡高电压平台下的大电流路线、双枪联动 600A 到国标兼容与智能功率分配，讲透大功率充电的技术逻辑。
功率池概念、任意模块到任意枪的全互联拓扑、95% 功率利用率、模块故障自动切换，与环形/环桥/双矩阵方案对比及选型建议。
从额定电流 909A 计算、效率与功率因数换算、负载率取定到 4×120kW/8×60kW 等配置实例，避开三个常见坑。
